測量量程：0.01-1.2 MPa,可定制2Mpa\3Mpa
壓力精度：±0.05%FS
壓力分辨率：0.0001Mpa
數據采集頻率：100Hz,1000Hz可選配
連續工作時間：4800H以上，或50000周期以上
產品用途：
用檢測電芯防爆閥動作狀態、耐壓泄漏、翻轉片動作狀態及流量閥耐壓泄漏等，測試時對電芯內部施加穩定的壓力或施加突變壓力，并實時記錄測試數據及各被測部位狀態變化。
基礎參數：
●測量量程：0.01-1.2 MPa,可定制2Mpa\3Mpa
●壓力精度：±0.05%FS
●壓力分辨率：0.0001Mpa
●數據采集頻率：100Hz,1000Hz可選配
●連續工作時間：4800H以上，或50000周期以上
技術參數：

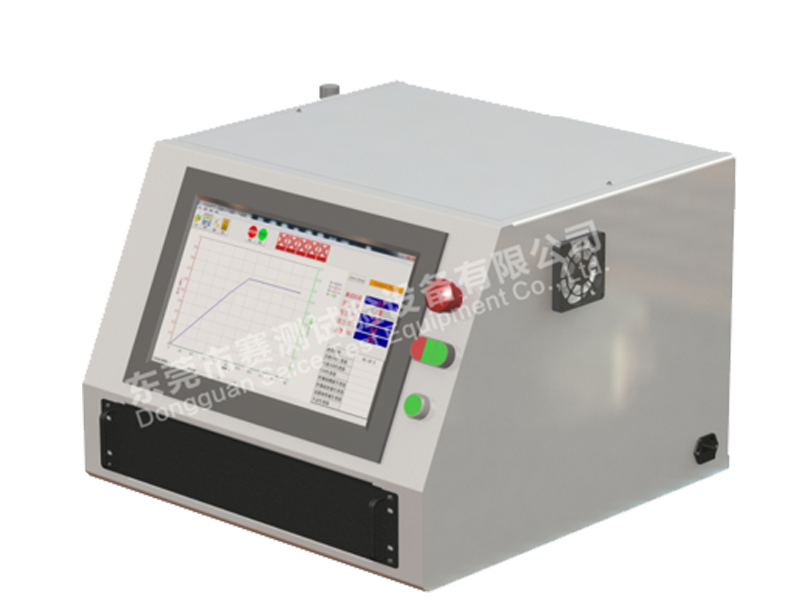

| 型號 | SC-APFP-01 |
| 測試工位 | 1工位 或定制多工位 |
| 測試產品 | 電池蓋板、空電芯、防爆閥片、電芯（呼吸測試不可用） |
| 測試模式 | 恒壓模式、單向呼吸模式、雙向呼吸、手動加載、自動加載、程序控制 |
| 測試類型 | 蓋板翻轉測試、蓋板切斷裝置、防爆閥爆破測試、防爆閥泄露測試、流量閥測試 |
| 測試目的 | 可精確測量蓋板翻轉片的翻轉壓力，僅需更換治具即可兼容各類型不同型號的翻轉片測試；可精確測量蓋板防爆閥爆破壓力，僅需更換治具即可兼容各類型不同型號的防爆閥測試；可輸出單向或雙向可變的呼吸壓力，模擬動力電池充放電工況，同時測試蓋板防爆閥、翻轉片、切斷裝置的性能 |
| 測量量程 | 0.01-1.2 MPa,可定制2Mpa\3Mpa |
| 壓力精度 | ±0.05%FS |
| 壓力分辨率 | 0.0001Mpa |
| 數據采集頻率 | 100Hz,1000Hz可選配 |
| 連續工作時間 | 4800H以上，或50000周期以上 |
| 特點 | 壓力數字設置，無需外部調壓裝置，設置簡單方便，精度更高，穩定性更好；測試壓力獨立數字顯示并實時采集存儲，測試不良及時切斷測試并保存數據，動態顯示測試過程曲線，更直觀；測試數據，測試波形均可存儲于電腦硬盤，可再次打開進行查看與分析對比，方便數據追溯；加載波形可選為 方波、三角波、鋸齒波、梯形波、多波形組合、自定義波形等 |
| 控制方式 | 工控電腦+觸屏顯示器顯示控制 |
| 控制采集 | 測試參數設置、測試數據采集全軟件控制，測試數據實時采集，測試過程動態曲線顯示，更直觀；測試波形具多種可選或自定義，測試加載卸載速率全軟件控制，無需人工干預，操作簡單方便； |
| 軟件 | 多功能測控系統 |
| 對比曲線 | 設置壓力、輸出壓力、流量、測試時間同步采集，多合一曲線顯示 |
| 數據存儲 | 過程數據，失效數據存儲實時存儲于工控機硬盤 |
| 數據導出 | Access，Excel,txt |
| 標準配置 | 主機、CID,SSD測試導線、氣管連接件、增壓泵 |
| 保護報警裝置 | 漏電保護、過壓保護、缺相保護、過載保護、短路保護、急停保護、 異常聲光報警 |
| 氣源要求 | 0.6MPa以上潔凈壓縮空氣 |
| 電源電壓 | AC220V, 50HZ |
